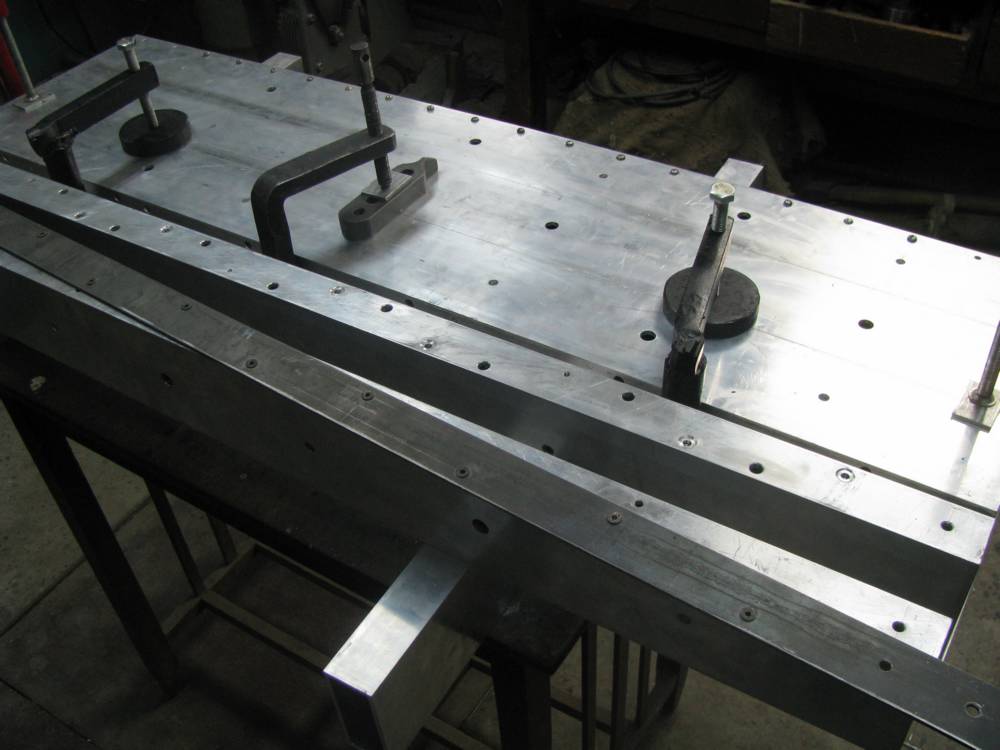

Далее, не спеша, начинается сам процесс сборки стола. Хотя изначально боксы относительно ровные, всё же приходится задавать плоскость стола с помощью 5 струбцин.

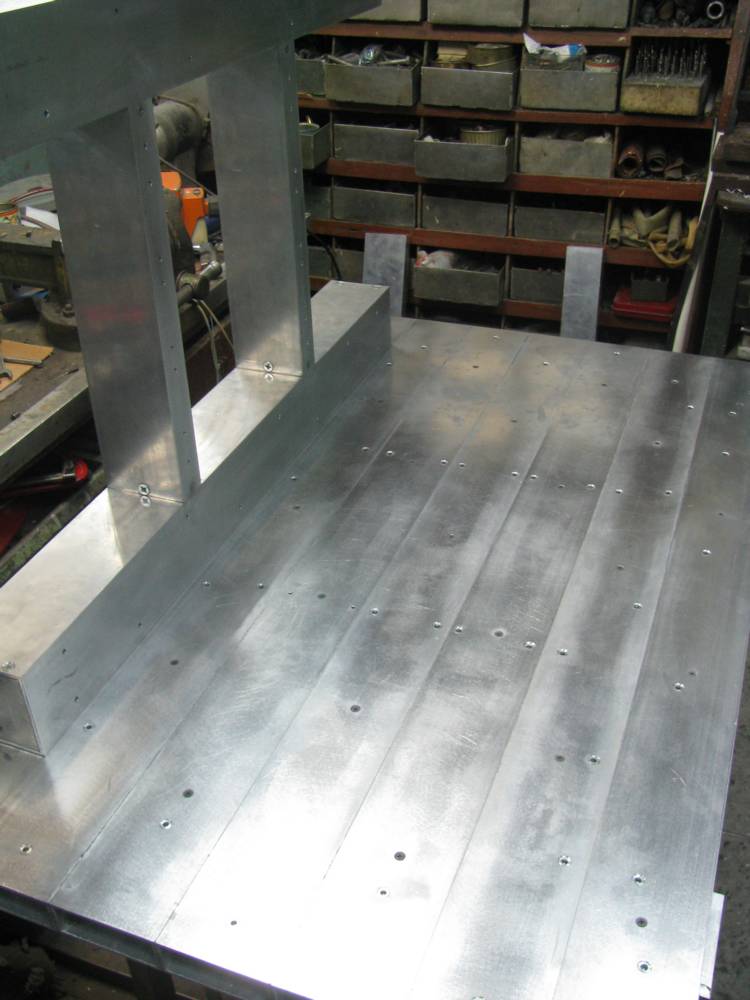

Стол готов. Установлены резьбовые заклёпки для крепления рамы из бокса 100х100х4.

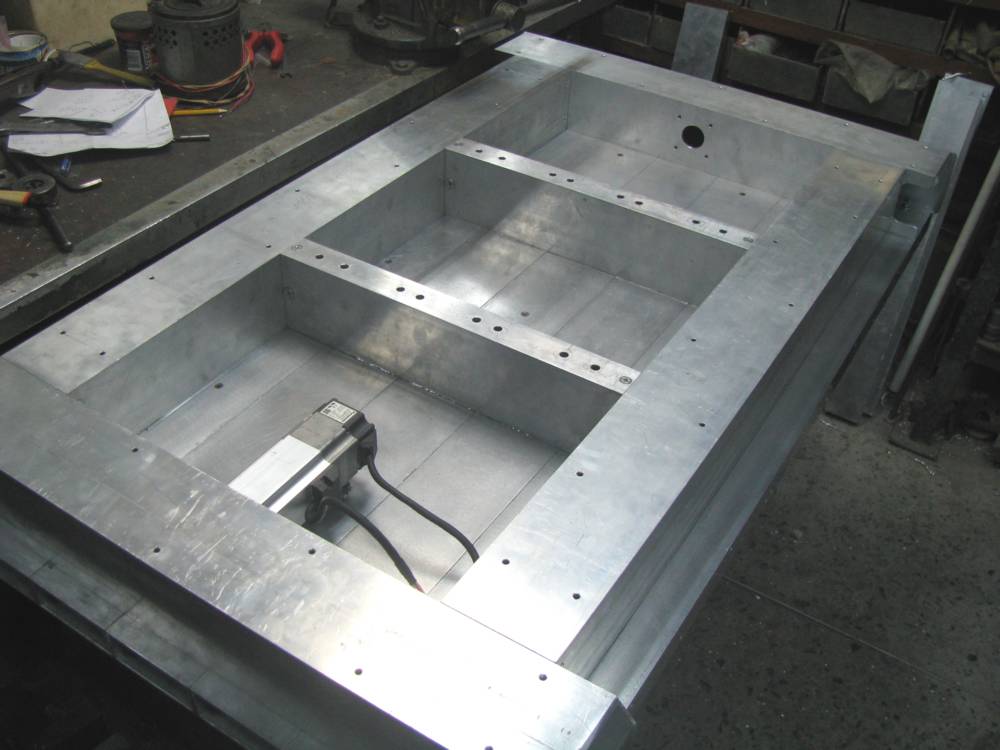

Рама к столу приклеена и прикручена винтами М5. В раме имеются отверстия для мотора (400W) привода 2-х ШВП оси Х и отверстие для мотора (100W) привода 4-й оси (на перспективу).

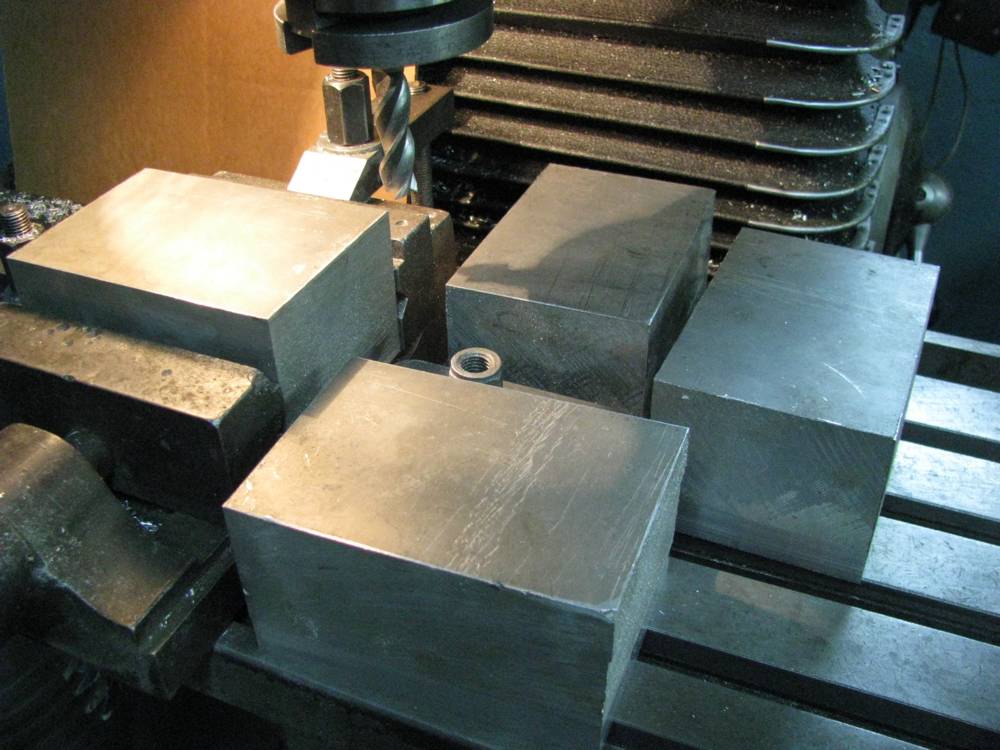

Станок получается довольно массивный и тяжелый. Опор для станка не нашел. Пришлось изготовить их самостоятельно. Фрезеровать корпуса опор буду из Д16.

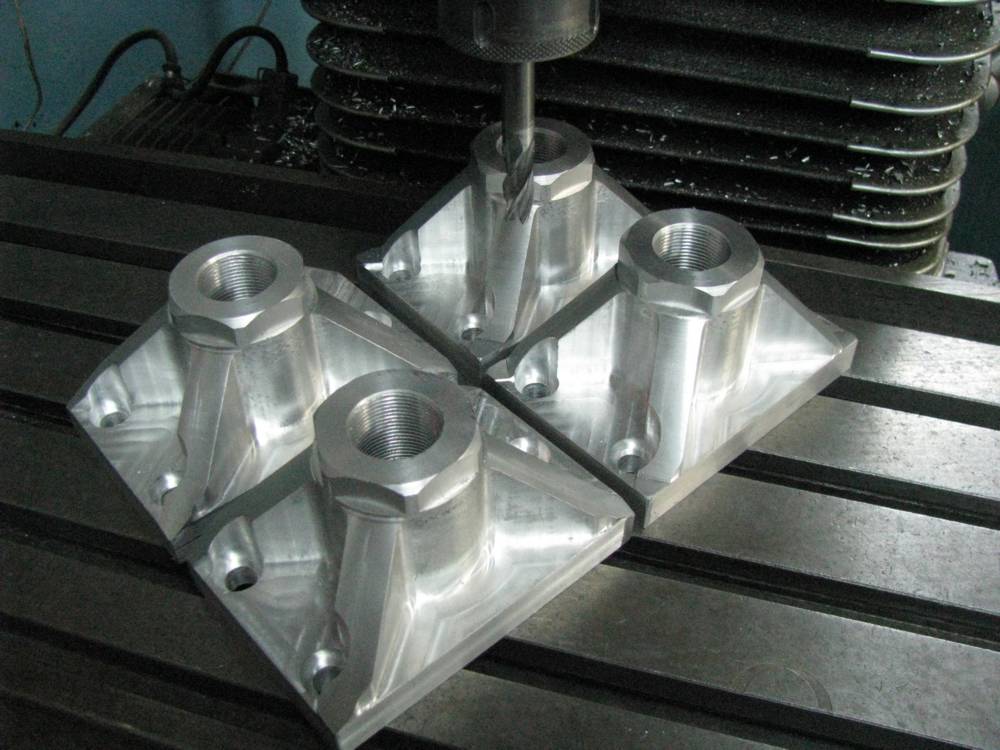

В итоге, получились такие корпуса опор с внутренней резьбой М27х1,5.

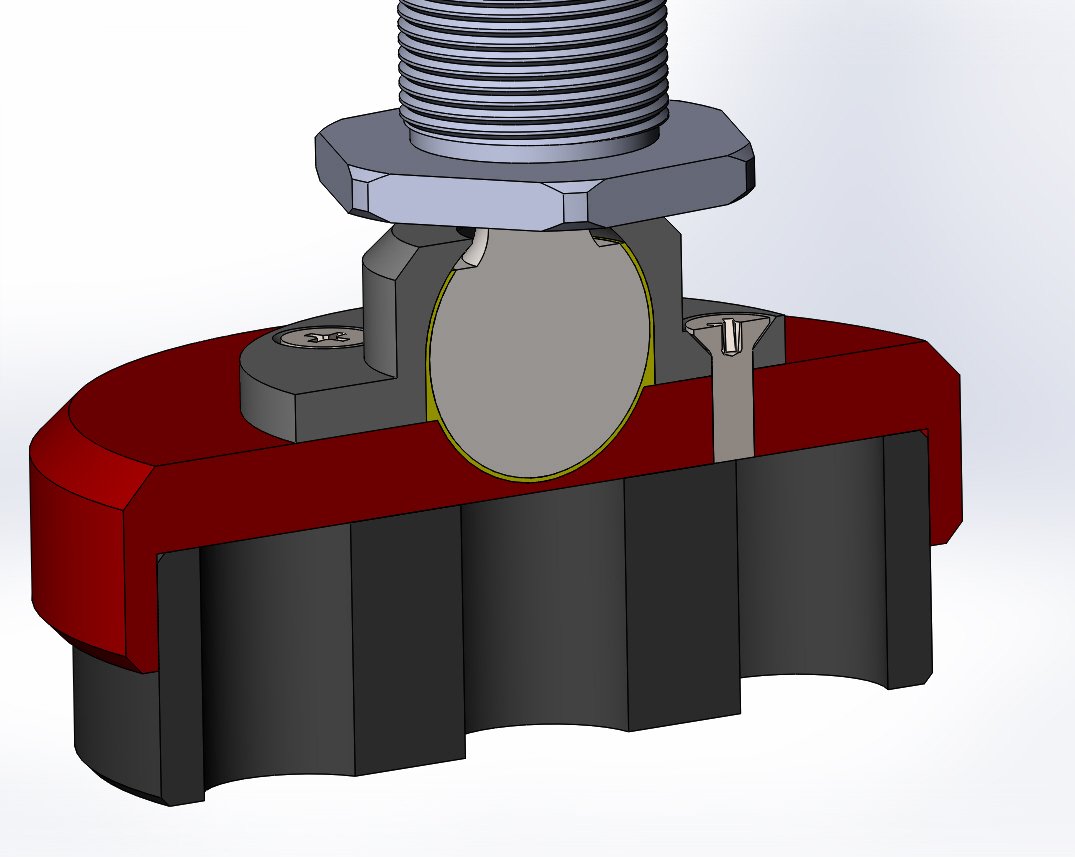

Сами опоры будут по типу шаровых. Это даст возможность устанавливать станок на не совсем ровной поверхности, упрощается регулировка по высоте.

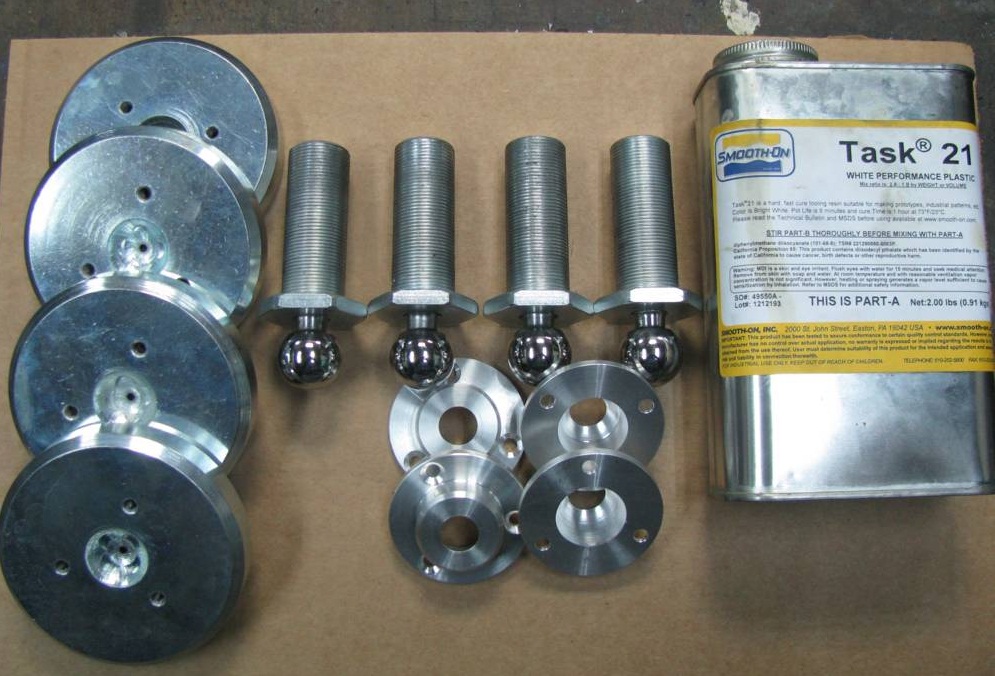

Полость между шаром и корпусом опоры зальём литьевым пластиком TASK21, который по свойствам близок к ABS-пластику.
Через сутки пластик полностью набирает положенную твёрдость.

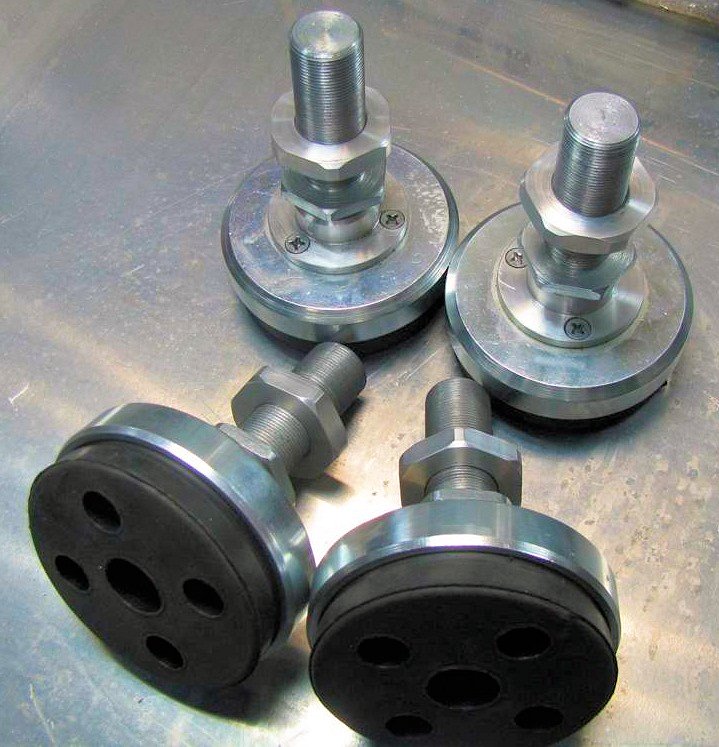

Готовые опоры для станка.

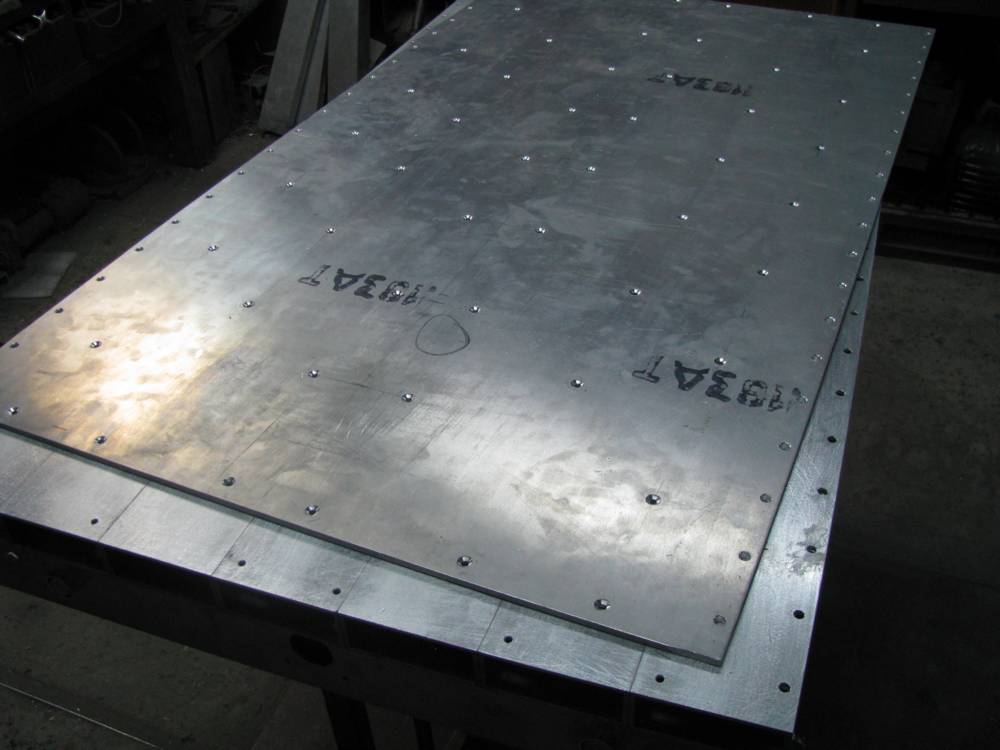

На готовый стол (думаю, будет не лишним!) наклеиваем и фиксируем вытяжными заклёпками 6-ти миллиметровый лист твёрдого дюраля. В последствии лист 2мм дюраля будет установлен и с нижней стороны стола. Тем самым замкнём контур в сечении, что придаст столу дополнительную жесткость.
