По вопросу крепления заготовок к столу.

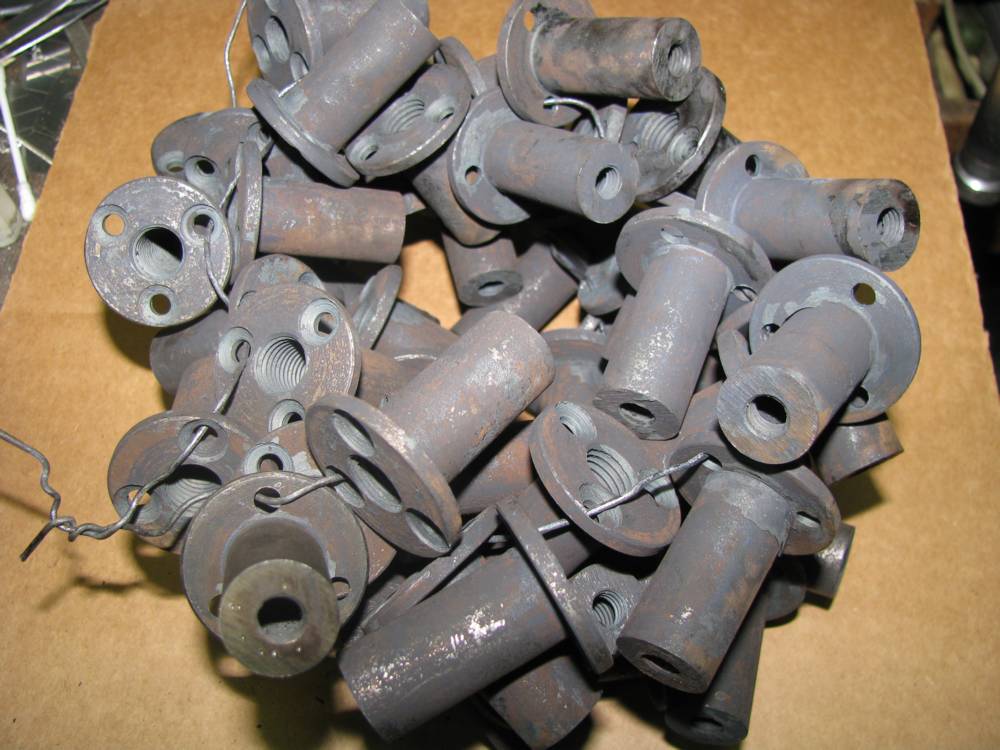

Наборной алюминивый рабочий стол типа Т-СЛОТ использовать не буду. Не годится он, по большому счёту, для крепления заготовки. Сделаю по-другому. Изготавливаются закладные гайки из стали 40Х с последующей термообработкой до HRC48. Внутренняя резьба 12х1,5 даст возможность пользоваться стандартным набором УСП12.

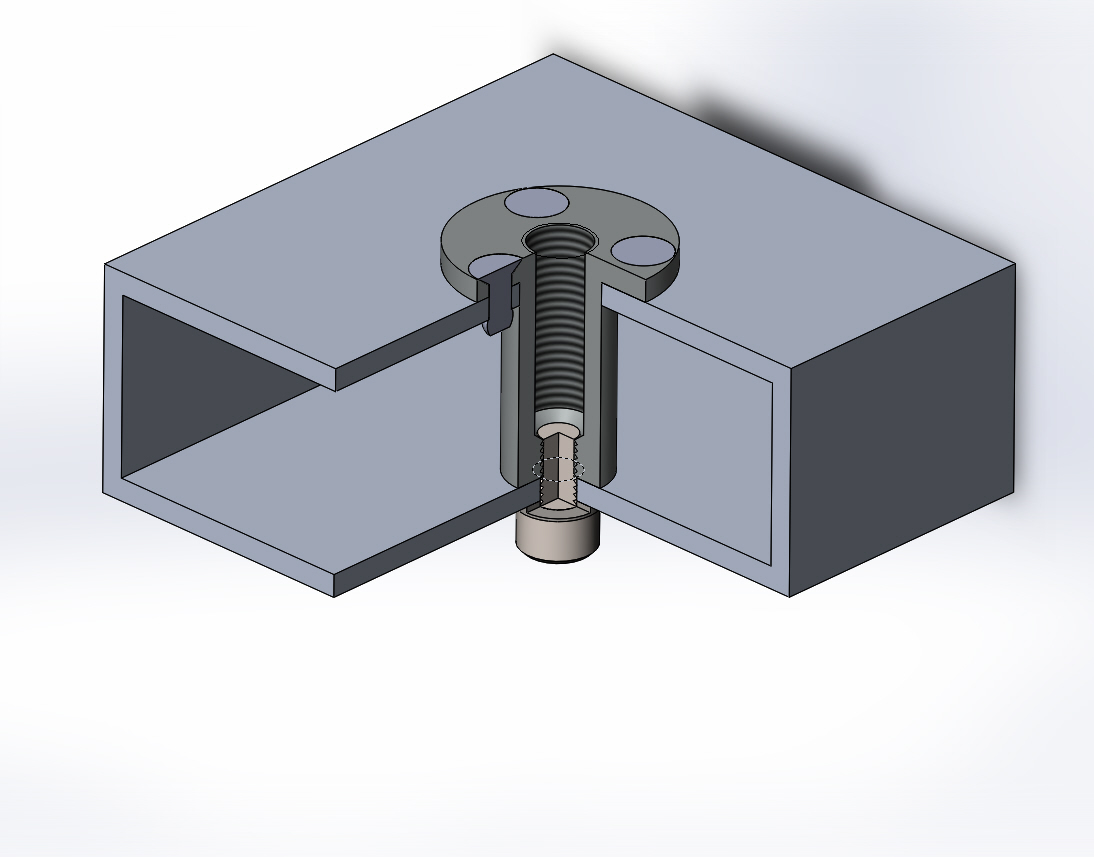

Такие гайки нужно крепить к двум стронам алюминивого бокса. Сверху вытяжными заклёпами, снизу болтом М8.

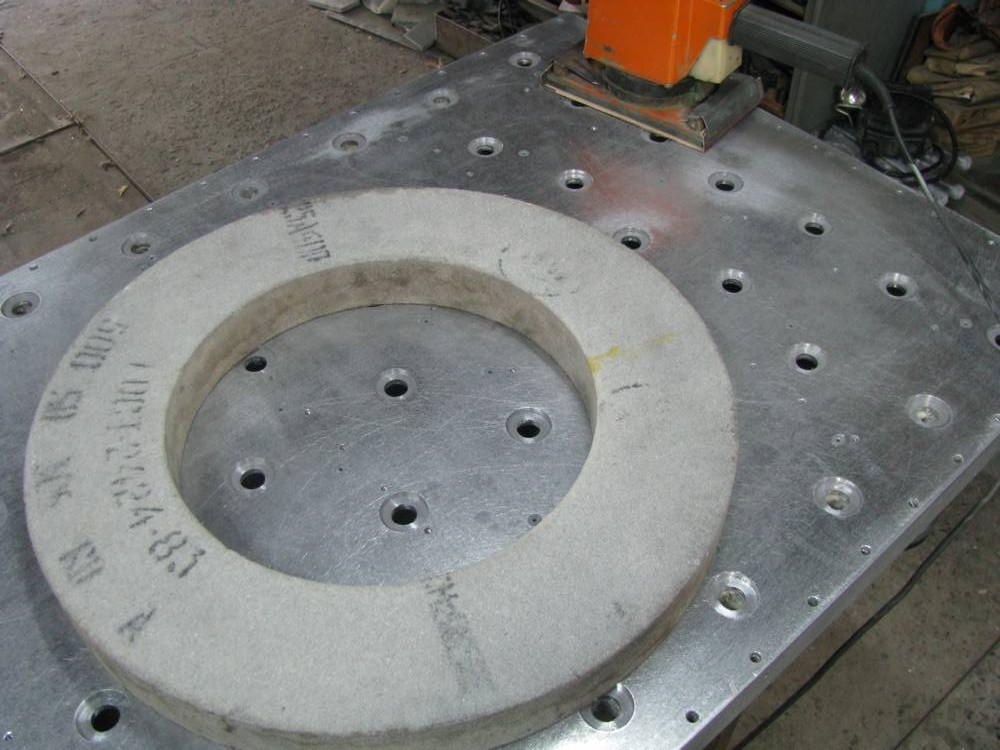

Перед установкой гаек, стол желательно выровнять по плоскости. В хозяйстве оказался шлифовальный круг, им и выравнивал (с водой). Затем - шлифовальной машинкой.

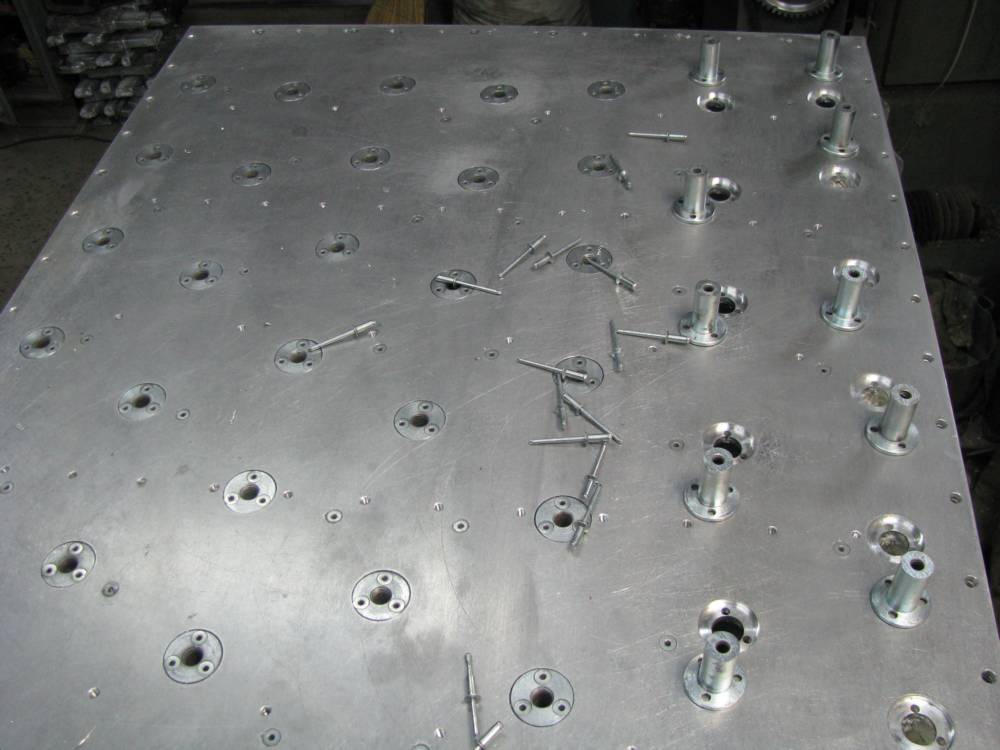

Установка закладных гаек.

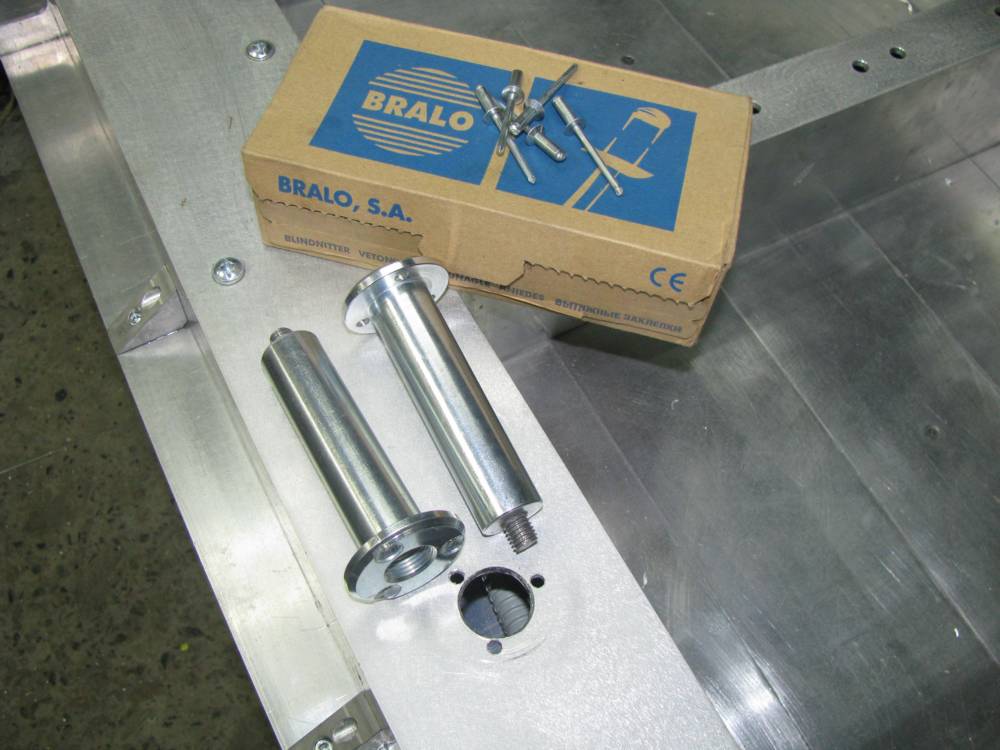

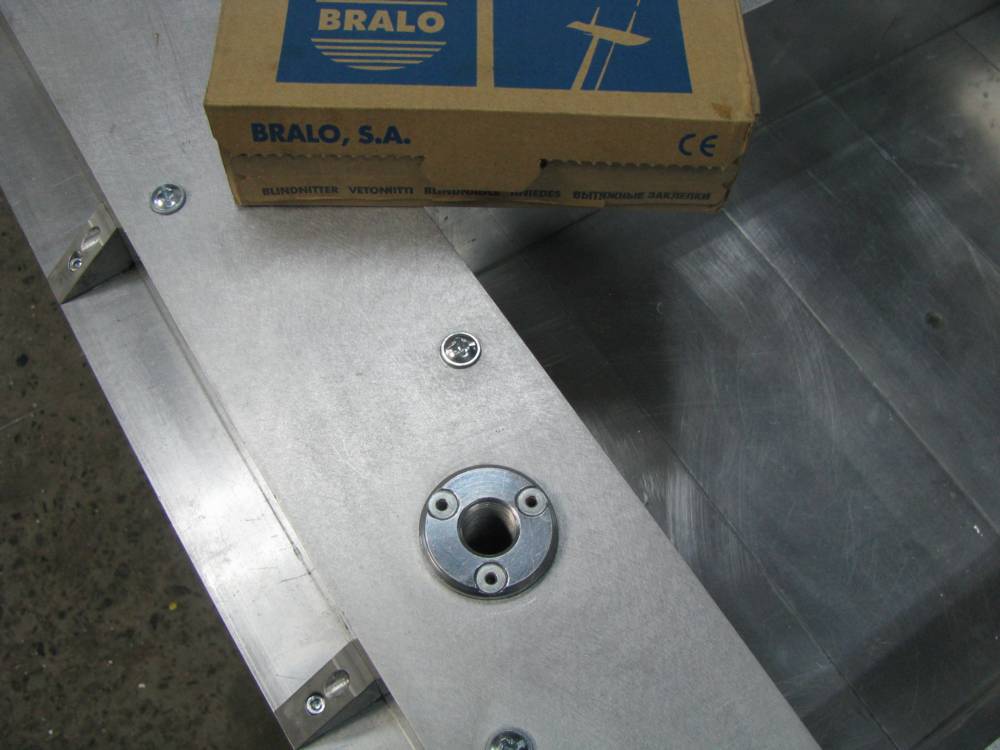

С нижней стороны стола, в раме, разместил гнёзда для дополнительных опор. Не знаю, будет ли в них необходимость, но не помешают.

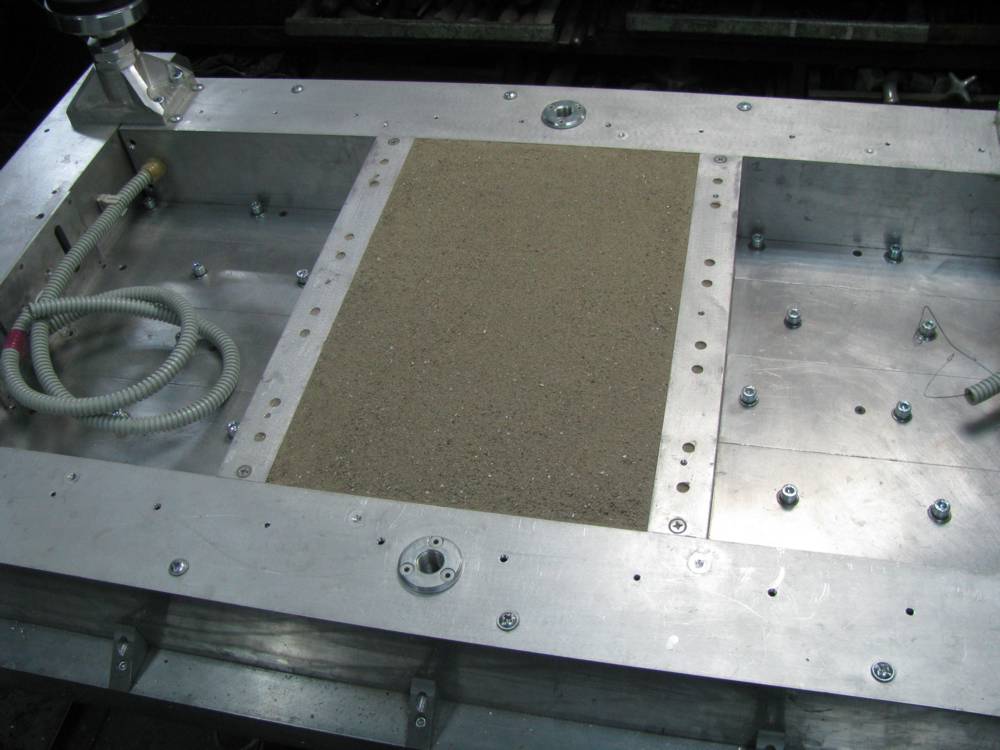

Все элементы (боксы) рамы и полость с нижней стороны стола заполняется песком, предварительно прокаленным и просеянным. Это, частично, уменьшит вибрацию станка и придаст устойчивость.

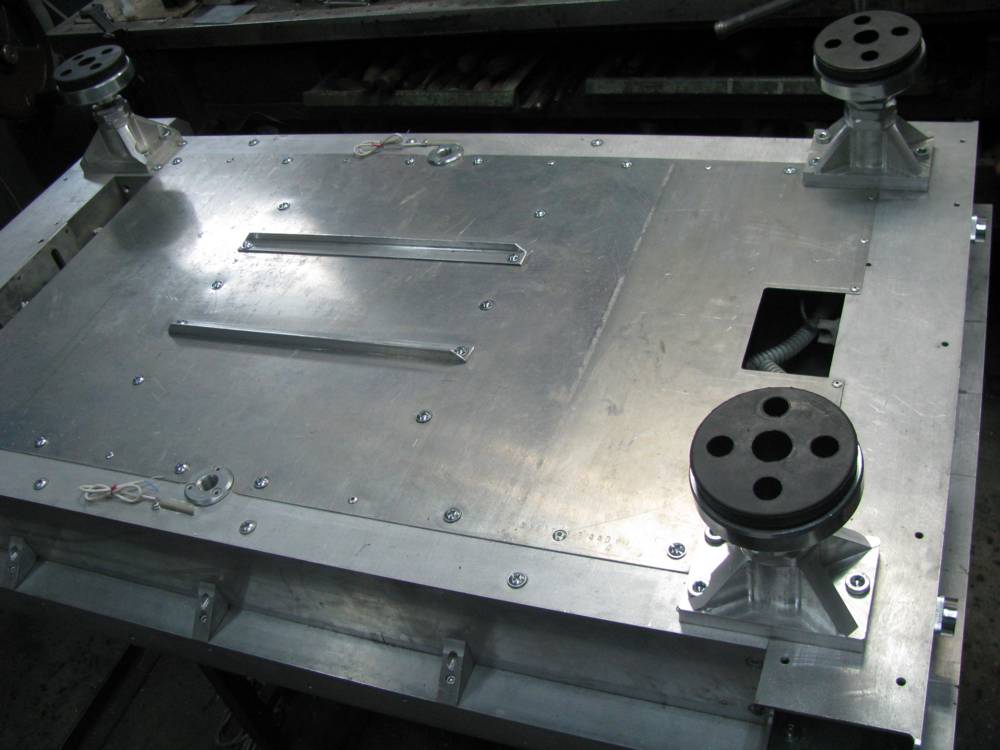

После этого крепится лист дюраля снизу стола. Контур по сечению замкнут.

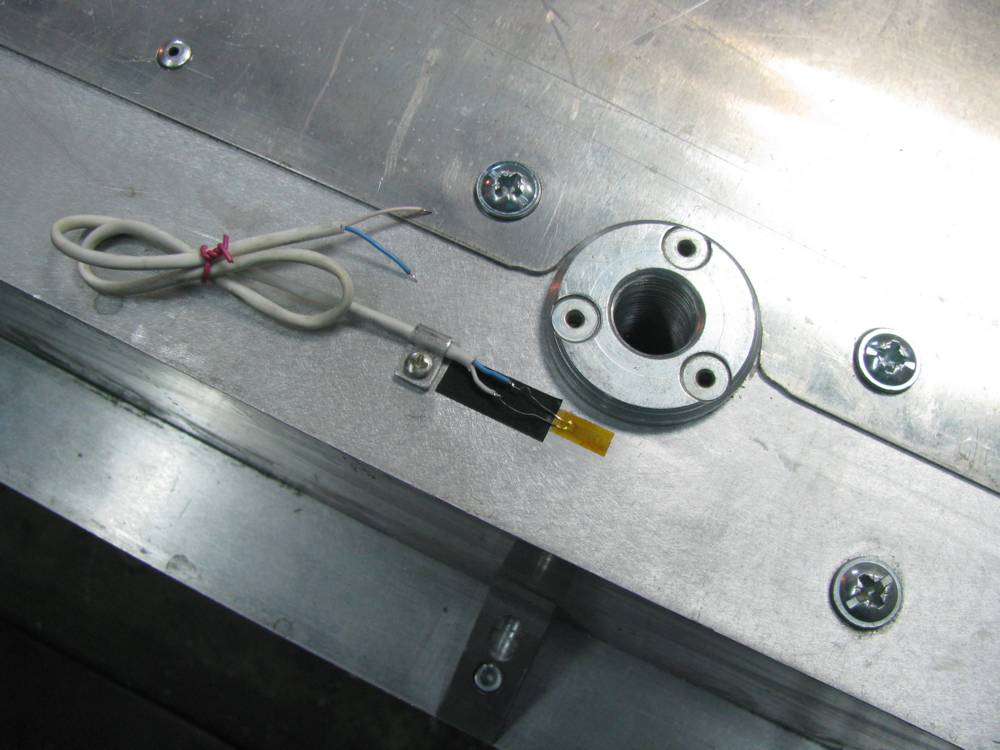

Снизу стола наклеим два тензорезистора, в дальнейшем можно будет наблюдать величину прогиба стола при работе станка.

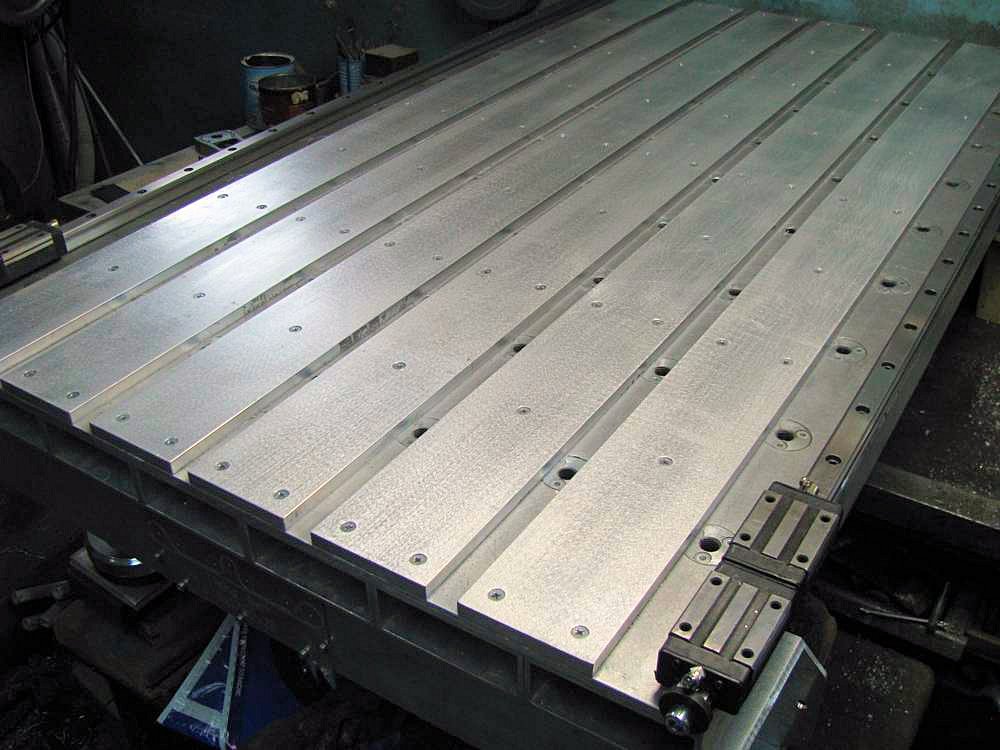

На заключительном этапе строительства стола, устанавливаются алюминивые шины 80х10, которые будут служить в качестве жертвенного стола.
Параллельно занимался и постройкой портала.
